低圧鋳造用金型(LP金型)とは?

松村精型では、低圧鋳造用金型(LP金型)、
シェルモールド金型、砂型鋳造用金型、の製作協力
試作鋳造、素材の寸法測定等の生産準備協力が可能です。

詳しくは、お問い合わせください。

低圧鋳造用金型(LP金型)とは、低圧鋳造するうえで必要な合金材料、低圧鋳造機と並んで3要素のひとつです。
低圧鋳造用金型(LP金型)は、溶融金属を鋳込んで製品形状に冷やして固める役割を果たします。

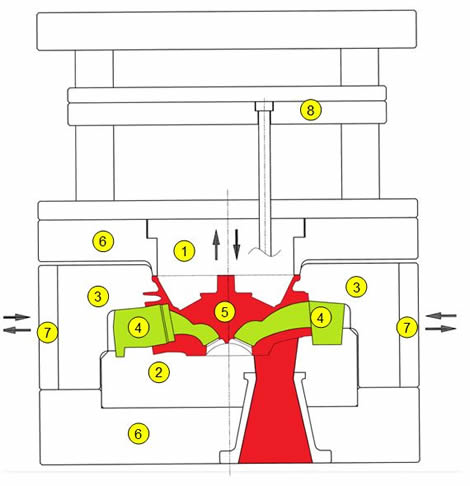

低圧鋳造用金型(LP金型)基本金型構造

低圧鋳造用金型(LP金型)とは?

上型と下型、横型、中子砂



低圧鋳造用金型(LP金型)は、一般に上型(1)と下型(2)横型(3)で構成され、

その低圧鋳造用金型と、型にセットする中子砂(4)で構成される(5)空洞部に溶融金属を鋳込みます。

下型は、低圧鋳造機の下定盤に取り付き動きません(固定されます)。

横型は、低圧鋳造機の油圧シリンダーと連動し、一般に、型を開く前に離型させます。

上型は、金型の開閉動作を行う上定盤に取り付けられ、その上下動の開閉により製品を取り出します。

一般的な鋳造サイクル

1、中子砂セット(4)

2、横型閉じる(3)

3、上型閉じる(1)

4、注湯(加圧)

5、圧力保持

6、冷却

7、横型開き(3)

8、上型開き(1)

9、素材押出し(8)

10、中子砂セット(1に戻る)

上型、下型ともに低圧鋳造用金型(LP金型)は、型本体(1、2)ダイベース(6)で構成されます。

また横型は横型入子(3)連結板(7)で構成されます。

直接溶融金属と接する部分が、型本体と入子です。

型本体(1、2)入子(3)の材質は、耐熱性に優れた熱間工具鋼です。

また、ダイベース(6)連結板(7)の材質は、鋳鉄材、炭素鋼 などで作られます。

松村精型が低圧鋳造で協力できること

1. 低圧鋳造用金型(LP金型)製作

2. 中子用金型(シェルモールド金型)製作

3. 無機中子型、コールドボックス用中子型 製作

4. 低圧鋳造 試作対応

5. 素材検査 等。



お気軽にご連絡ください。
